热耦合负压脱苯、再生一体化装置简介
热耦合负压脱苯、再生一体化装置是我公司负压脱苯技术继双炉双塔、双炉单塔、单炉双塔负压脱苯技术之后的第四代技术产品。具有高效率、低能耗、建设投资少、运行成本低、绿色环保的特点。
一、技术特点:
1. 采用独立的高真空再生系统,利用过程余热作为再生热源,从根本上取消了再生加热管式加热炉,脱苯再生采用一体式结构,可降低设备投资300万元,节省煤气消耗300m3/h,
2. 再生操作压力为5Kpa,再生温度为150-160℃,与现有负压脱苯再生工艺相比,温度降幅超过50%以上,由于大幅度降低了再生温度,克服了在高温下洗油产生的不饱和化合物发生聚合等现象,降低了洗油再生过程的成渣比例,降低了洗油消耗。

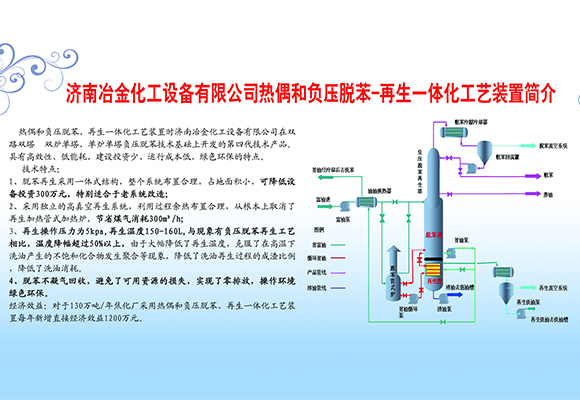

二、工艺流程
三、经济效益
以130万吨/年焦的规模计算,新建项目装置投资约1800万元,改造项目投资1500万元。年产生经济效益1200万元/年。
四、专利技术
“热耦合负压脱苯、再生一体化装置”已经取得了国家专利:
ZL 2014 2 0639748.1
